Papan Sirkuit Mikro Etching Peralatan Siklus Regenerasi Cairan Elektronik

Peralatan Papan Siklus Regenerasi Cairan Mikro-etsa

- Proses pemulihan tembaga dengan elektrolisis larutan Mikro-etsa
1. Proses tembaga pemecah-elektrodeposit oksigen elektrolitik digunakan untuk mengolah larutan etsa Mikro untuk memulihkan tembaga dan sangat mengurangi tekanan perlakuan perlindungan lingkungan. Kontrol otomatis PLC dari proses produksi.
2. Micro-etching adalah proses pretreatment dalam produksi PCB. Ini terdiri dari amonium persulfat / asam sulfat atau natrium persulfat / asam sulfat atau sistem hidrogen peroksida / asam sulfat, yang digunakan untuk melarutkan tembaga untuk tujuan pengerasan permukaan. Efek natrium persulfat dan hidrogen peroksida adalah untuk meningkatkan nilai oksidasi larutan asam sulfat dan mencapai etsa tembaga yang cepat. Jika tembaga akan diperoleh dari larutan, komponen natrium persulfat dan hidrogen peroksida harus dihilangkan atau didekomposisi terlebih dahulu, maka tembaga elektrolit dapat dikurangi dengan elektrolisis. Metode penghilangan meliputi dekomposisi elektrolitik atau penambahan reduktan.
3. Keuntungan elektrolisis langsung: pekerjaan peralatan kecil, investasi kecil, tidak perlu untuk bahan pembantu lainnya, operasi sederhana, efisiensi listrik 70%. Total biaya perawatan lebih rendah daripada proses lainnya.

Manfaat ekonomi dari peralatan
1. Pada dasarnya nol emisi: produksi bersih. Penghematan energi dan pengurangan emisi; mengurangi tekanan perlindungan lingkungan dari pabrik.
2. Mengurangi konsumsi obat-obatan dan air, sehingga dapat mengurangi biaya produksi.
3. Mengurangi waktu penggantian silinder dari jalur produksi dan meningkatkan efisiensi produksi.
4. Produksi tembaga elektrolit bernilai tinggi untuk menciptakan manfaat ekonomi bagi perusahaan.

Sistem siklus regenerasi cairan Micro-etching terdiri dari tiga bagian:
1. Mulai sistem add-on:
Dengan mengendalikan kandungan ion tembaga dalam tangki etsa Mikro, ramuan dapat ditambahkan secara otomatis untuk memastikan bahwa kandungan ion tembaga dapat dikontrol dalam rentang kerja normal dan bahwa konten yang ditentukan dari komponen lain dapat dipastikan pada saat yang sama. .

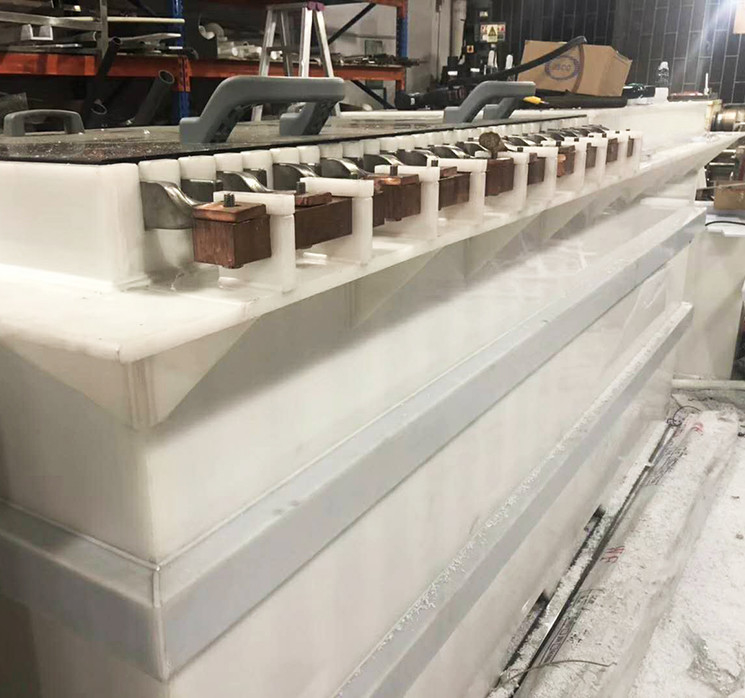

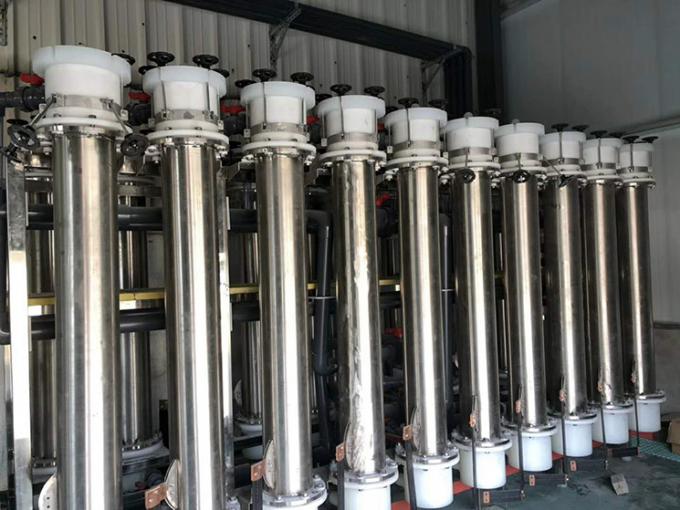

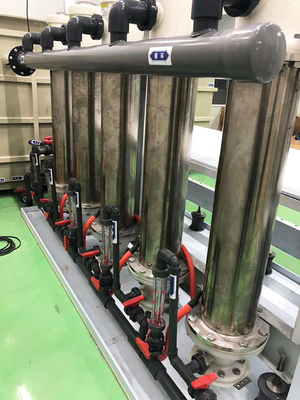

2. Perangkat sistem ekstraksi tembaga:
Ekstraksi tembaga dengan kemurnian tinggi melalui elektrolisis.

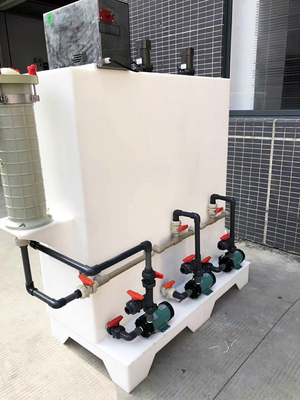

3. Sistem Penyesuaian Obat Mikro:
Solusi regenerasi etsa Mikro yang telah mengurangi kandungan tembaga ditambahkan dengan agen penyesuai untuk memenuhi persyaratan produksi dan untuk digunakan dalam produksi. Ketika sistem sedang berjalan, hanya saluran keluar yang melimpah dari peralatan dalam proses etsa Mikro yang terhubung ke pipa, dan cairan limbah langsung dimasukkan ke dalam peralatan daur ulang. Setelah perawatan, sistem secara otomatis ditambahkan ke proses Micro-etching dan didaur ulang kembali ke proses Micro-etching.
