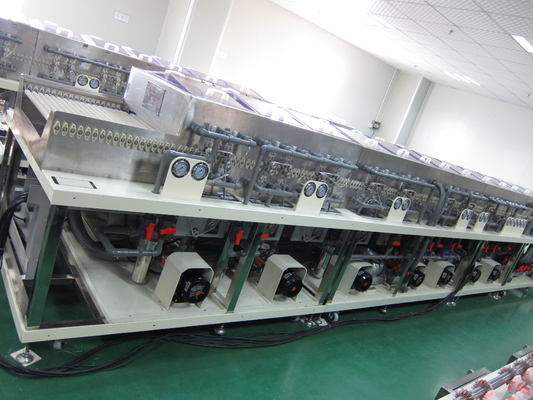

0.2-2mm Substrat Ultrasonic Circuit Board Cleaner 2.5m / Min Kecepatan Penyampaian Tidak Ada Partikel

0.2-2mm Substrat Ultrasonic Circuit Board Cleaner 2.5m / Min Kecepatan Konveyor Tidak Ada

^{Pertama, nama dan model perangkat
1.1 Nama Peralatan: Pencuci Kaca Lembaran
1.2 Model Peralatan: CCS-ITO500 Pelapis Kaca Depan}

^{Kedua, penggunaan peralatan
2.1 Membersihkan dan mengeringkan permukaan kaca
Ketiga, kemampuan produksi peralatan (pembersihan)
3.1 Ukuran benda kerja: MIN: 75mmX50mm MAX: 400mmX500mm
3,2 kecepatan menyampaikan: 2,5m / min (1 ~ 6m / min disesuaikan)
3,3 ketebalan substrat: 0,2 ~ 2mm}

^{Keempat, standar kualitas produksi (pembersihan)
4.1, tidak ada partikel di atas 1um pada permukaan benda kerja, dan partikel di bawah 1um kurang dari 1 / cm2
4.2, tidak ada noda, bekas air, goresan pada permukaan kaca setelah dibersihkan
4.3, tidak ada kartu, laminasi dalam proses pembersihan kaca}

^{V. Aliran proses dan parameter
5.1 Proses
Bagian pemberian makanan → pra-penyemprotan → pemotongan angin1 → cuci sikat rol pembersihan 1 + 2 → pemotongan angin 2 → sikat pembersih rol air murni 1 + 2 → cuci semprotan tekanan sedang → pembersih BJ → cuci semprotan air DI → cuci air di → → cuci air air pemotongan pisau udara → dua set pengeringan udara panas → bagian debit + perangkat eliminasi statis
5.2 Desain peralatan: benda kerja dari kiri ke kanan}

^{Keenam, parameter peralatan dan persyaratan teknis
6.1 Ukuran dan bahan peralatan
6.1.1 Ukuran tubuh peralatan: (L) 7650 × (W) 1500 × (H) 1200mm sedikit perbedaan dalam pembuatan
6.1.2 Bahan tubuh: Terbuat dari plat stainless steel 304 & = 4mm bahan.
6.1.3 Bahan rak: SUS304 steel square pass 50X50X2
6.1.4 Bahan tangki air: Papan PVC transparan / gading "Asia Selatan" & = 10
6.1.5 Panel pintu shell: Papan PVC transparan / gading "Asia Selatan" & = 6
6.1.6 Sampul atas: Papan PVC transparan "Asia Selatan" & = 6
6.2 Persyaratan daya peralatan
6.2.1 Catu daya: 380VAC ± 10V / 50Hz
6.2.2 Total konsumsi daya seluruh mesin: 35KW
6.2.3 Konsumsi air: 20 ～ 30L / Min (15MW atau lebih air murni)
6.2.4 Konsumsi udara: 600L / menit Tekanan: 0.4Mpa
6.2.5 Total pipa saluran masuk: UPVC 1 ”
6.2.6 Total drain: UPVC 2 ”
6.2.7 Pipa semprot: UPVC 3/4 "
6.3 Deskripsi keseluruhan perangkat
6.3.1 Struktur peralatan
Mesin pembersih terutama terdiri dari sistem penyemprotan, sistem rol menyikat, sistem BJ, sistem pengeringan pisau udara, sistem penyaringan sirkulasi, sistem pemanas kontrol suhu otomatis, kontrol level otomatis cair dan sistem pengisian ulang cairan otomatis, panel kontrol rak dan sistem kontrol.
6.4 Deskripsi komponen utama peralatan
6.4.1 Bagian transfer
※ Metode transfer substrat: rol dan diameter transfer rol karet transfer26mm
※ Kisaran kecepatan transmisi yang dapat disesuaikan: 1 ~ 6m / mnt
※ Mode penyesuaian kecepatan transmisi: tampilan digital inverter atau tombol penyesuaian
※ Tampilan kecepatan transmisi: tampilan digital
※ Posisi drive: Sistem transmisi diisolasi dari sistem sprinkler (drive eksternal tangki)
※ Transfer jarak antar poros: 30mm, kuasnya 65mm.
6.4.2 Bagian umpan
※ Panjang bagian makan: L = 490mm
※ Konfigurasi: Sistem Sensor Drive: Motor CPG: 1 / 2P 3∮380V.}
