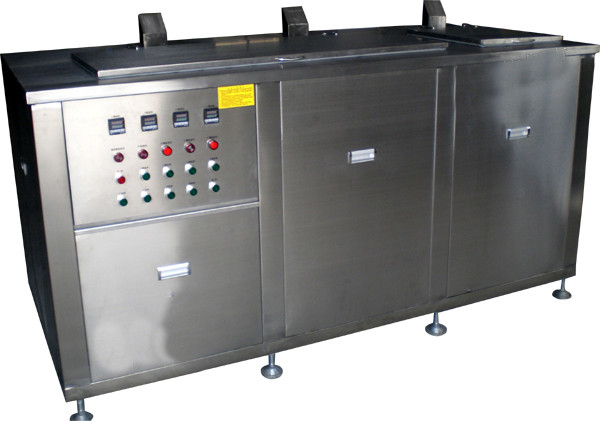

Sistem Pembersihan Otomatis Precision Komponen Elektronik Tiga Slot Frekuensi 20KHz

Sistem Pembersihan Otomatis Precision Komponen Elektronik Tiga Slot Frekuensi 20KHz

Apa prinsip pembersihan ultrasonik?
Mesin pembersih ultrasonik mengubah sinyal berosilasi lebih tinggi dari frekuensi 20KHz oleh generator ultrasonik dan kemudian mengubahnya menjadi energi getaran mekanik frekuensi tinggi melalui efek piezoelektrik terbalik dari transduser ultrasonik (guncangan) untuk membersihkan radiasi suara dalam cairan. Molekul cairan pembersih bergetar dan menghasilkan banyak lubang dan gelembung kecil. Dan itu terbentuk dan tumbuh di zona tekanan negatif di sepanjang arah perambatan gelombang ultrasonik, dan secara instan menutup di zona tekanan positif untuk menghasilkan peledakan tekanan tinggi antara ribuan atmosfer, membentuk banyak gelombang kejut tekanan mikro-tinggi yang bekerja pada skala kotoran pipa dan menghancurkannya. . Ini disebut "efek kavitasi" dalam pembersihan ultrasonik. Mesin pembersih ultrasonik tabung tembaga bekerja berdasarkan teknologi "efek kavitasi". Dari "efek kavitasi", diketahui bahwa lubang dan gelembung dihasilkan dengan menerapkan gelombang suara berfrekuensi tinggi (frekuensi ultrasonik) ke cairan. Untuk tujuan ini, komposisi mesin pembersih ultrasonik tabung tembaga harus memiliki dua komponen dasar berikut: generator ultrasonik untuk sinyal listrik frekuensi tinggi, tegangan tinggi, daya tinggi, dan energi listrik yang mampu mengubah energi listrik menjadi mekanik energi (yaitu, kinerja invers piezoelektrik) dan melewati cairan. Transduser intensitas suara tinggi pipa.

Keuntungan dari mesin pembersih ultrasonik untuk komponen elektronik:

1. Pembersihan ultrasonik dapat sangat meningkatkan kebersihan permukaan bagian yang dibersihkan. Menurut data, jika efek pembersihan ultrasonik adalah 100%, menyikat (menggunakan reagen kimia) adalah 90%, pembersihan uap (pelarut kimia) 35%, pembersihan tekanan pelarut 30%, dan perendaman pelarut 15 %.

2. Kecepatan pembersihan cepat dan efisiensi kerja tinggi, yang sangat mengurangi intensitas tenaga kerja dari operasi pembersihan, terutama bagian-bagian kecil volume besar (atau bagian-bagian), terutama cocok untuk pembersihan ultrasonik. Penerapan mesin pembersih ultrasonik memfasilitasi pelaksanaan proses pembersihan dan proses. Otomatisasi berkelanjutan. Sebagai contoh: Mesin pembersih ultrasonik dengan IGBT sebagai komponen daya utama (frekuensi 20-50KHZ), rangkaiannya disederhanakan, seluruh mesin memiliki keandalan yang tinggi, efisiensi dapat mencapai 90%, faktor daya di atas 0,95, volume kecil , beratnya ringan, kekuatannya bisa disesuaikan. Dan pelacakan frekuensi, pemindaian, operasi yang fleksibel, terutama daya mesin tunggal dapat mencapai lebih dari 5KW, yang sangat penting untuk pembersihan ultrasonik skala besar.

3. Barang rapuh atau bagian yang tidak cocok untuk dibersihkan dengan proses pembersihan lainnya, atau bagian (atau bagian)

dengan celah sempit dan lubang pada struktur bentuk, dapat dibersihkan dengan pembersihan ultrasonik. Tangki pertama: tangki pencuci ultrasonik

Mengambil slot pertama sebagai contoh, berikut ini diperkenalkan:
1. Tubuh tangki utama:
(1) Ukuran alur dalam yang efektif: 600 × 400 × 400L × W × H mm, tinggi efektif 400MM
(2) Tubuh tangki terbuat dari lembaran stainless steel SUS304 2.0mm.
(3) dilengkapi dengan katup air, katup pembuangan, pembuangan limbah ke saluran pembuangan total;
(4) Media pembersih: air kota + bubuk pembersih
2. Sistem USG:
(1) Frekuensi ultrasonik: 40 KHZ;
(2) Daya ultrasonik: 1200W
(3) Ultrasonik vibrator: 24 buah, 50 W / hanya, tenggelam getaran ultrasonik piring, sia ketebalan plat SUS 2.0 MM plat stainless steel, dipasang di bagian bawah tangki, bagian inti dari vibrator mengadopsi chip merek Jepang "Benduo" shock plate Permukaannya keras berlapis krom untuk daya tahan.
3. Sistem pemanas:
(1) Pemanasan melalui pipa pemanas, dipasang di sisi badan tangki,
(2) Daya pemanas 4KW.
(3) Merek pengontrol suhu mengadopsi merek Omron, dan mode tampilan: tampilan digital.
