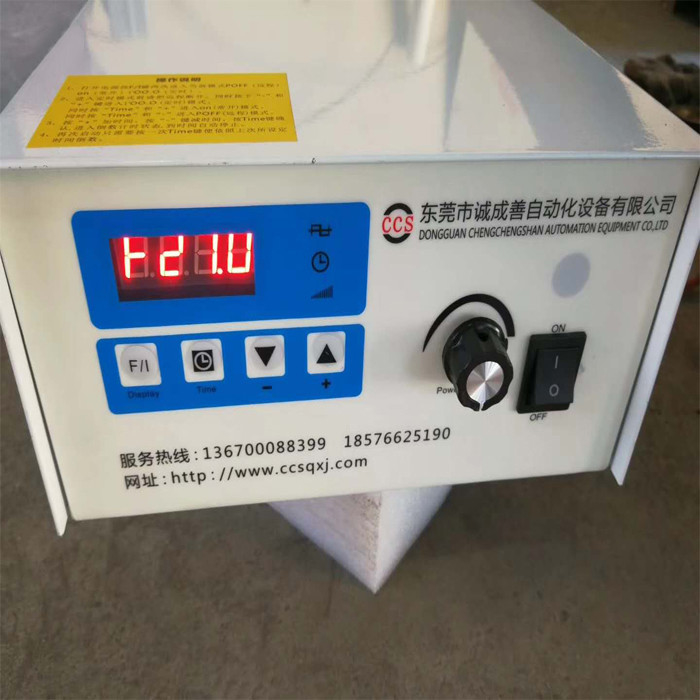

Generator Ultrasonic Cleaner Terpencil Terpencil, Generator Frekuensi Sonic

^{Generator Ultrasonic Cleaner Terpencil Terpencil, Sonic Frequency Generator Electromagnetic}

^{1. Deskripsi singkat dari masing-masing fungsi terkait komponen:}

^{A, jembatan penyearah: mengubah tegangan AC menjadi tegangan DC;}

^{B, mode umum induktansi: filter frekuensi tinggi gangguan elektromagnetik yang dihasilkan oleh operasi rangkaian untuk mencegahnya mencemari catu daya eksternal.}

^{C, detektor arus: detektor arus presisi, sinyal arus input diubah menjadi sinyal tegangan presisi tinggi, yang dibentuk dan dipasok ke sirkuit kontrol utama untuk mencapai daya yang stabil.}

^{D, Transistor: Arsitektur jembatan penuh bergeser fase yang terdiri dari empat transistor IGBT daya tinggi mengubah sinyal tegangan DC menjadi sinyal tegangan AC frekuensi tinggi.}

^{E, drive circuit: drive terisolasi.}

^{F, transformator tambahan: mengubah sumber listrik menjadi arus bolak-balik bertegangan rendah, dan setelah perbaikan dan penyaringan, dipasok ke bagian pemrosesan sinyal dan bagian papan display.}

^{G, fine-tuning frekuensi: menyesuaikan potensiometer dapat menyesuaikan parameter frekuensi generator sampai batas tertentu;}

^{H, trim saat ini: Sesuaikan potensiometer ini untuk menyesuaikan arus input hingga batas tertentu, sehingga mengubah daya output.}

^{I, sakelar pilihan saat ini: Dapat disesuaikan oleh 6 gigi dari 1 hingga 6. Perhatikan bahwa 1-5 adalah referensi saat ini. Semakin kecil angkanya, semakin besar referensi saat ini. 6 adalah saklar pengali saat ini. Misalnya, ketika arus adalah 2, arus adalah 2A, dan ketika 5 dan 6 secara bersamaan dihidupkan, outputnya adalah 4A.}

^{J, Induktor 1 dan 2 dapat cocok dengan induktansi berbeda, di mana induktansi yang sesuai dengan induktor 1 adalah R11, R12, R13, R14, R15; induktansi yang sesuai dengan induktor 2 adalah R1, R2, R3, R4, R5; Semakin besar angkanya, semakin besar induktansi. Jumlah induktansi dari keduanya adalah induktansi total. Saat debugging, induktor harus didasarkan pada prinsip mengambil prioritas.}

^{K, transformator mengubah pemilihan rasio: RA dan RB, RA lebih kecil dari RB, secara umum, RA cocok untuk transduser keramik kuning, RB cocok untuk transduser keramik hitam.}
