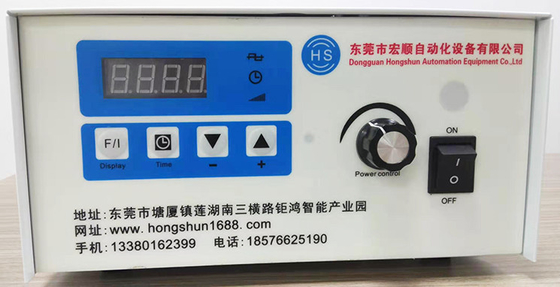

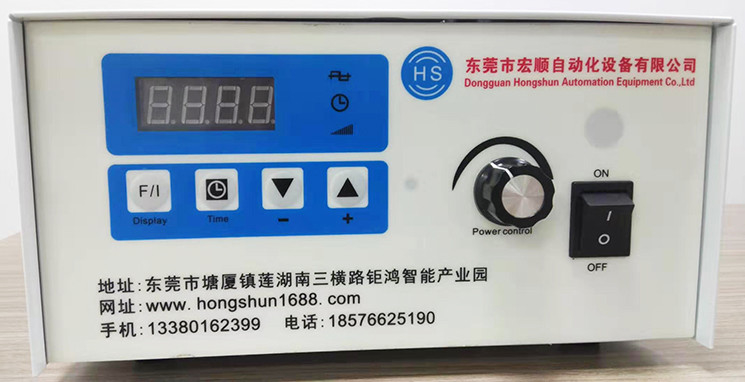

Automative Ultrasonic Cleaner Generator Tampilan Digital Submersible Immersible Tidak Beracun

Automative Ultrasonic Cleaner Generator Tampilan Digital Submersible Immersible Tidak Beracun

^{Klasifikasi generator ultrasonik:
Amplifier Kelas A, Kelas B, dan Kelas C konvensional beroperasi pada perangkat aktif (seperti transistor untuk diskusi) sebagai sumber saat ini. Dalam amplifier ini, transistor beroperasi di wilayah aktif karakteristik volt-ampere.}

^{Arus kolektor dikendalikan oleh sinyal eksitasi dasar dan tegangan kolektor adalah bagian dari gelombang sinus atau gelombang sinus. Oleh karena itu, kolektor memiliki arus dan tegangan yang besar pada saat yang sama dalam satu minggu dari sinyal. Untuk mengkonsumsi sejumlah besar daya, ini adalah alasan utama untuk efisiensi konversi energi yang terbatas dari amplifier konvensional. Pengalih mode sakelar telah merevolusi efisiensi penguat dengan menggunakan perangkat aktif sebagai sakelar hidup / mati.}

^{Transistor beroperasi di daerah saturasi atau cut-off dari kurva karakteristik volt-ampere. Ketika transistor diberi energi untuk menghidupkan, ia memasuki wilayah saturasi, dan ketika dimatikan, ia memasuki daerah cut-off. Karena penurunan tegangan saturasi transistor rendah, konsumsi daya kolektor diminimalkan, meningkatkan efisiensi konversi energi dari amplifier.}

^{Umumnya dalam kondisi transistor yang ideal (penurunan tegangan saturasi adalah nol, resistansi saturasi adalah nol. Resistansi pemutusan tidak terbatas, waktu switching adalah nol), amplifier Kelas D yang bekerja dalam mode switching, efisiensi teoretis adalah 100%, efisiensi aktual hingga Lebih dari 90. Penguat kelas A biasa hanya efisien 50% dan efisiensi Kelas B adalah 78,5%. Dapat dilihat bahwa penguat daya mode sakelar memiliki arti praktis yang cukup besar dalam penerapan ultrasound daya.}

^{Sebagian besar generator ultrasonik yang digunakan sebenarnya adalah b, amplifier tipe-c, yang sebagian besar adalah c-class, dan beberapa desain tujuan khusus adalah kelas b.}

^{Penguat daya Kelas D
Amplifier power D-type push-pull ditunjukkan pada Gambar 1.35. Sinyal eksitasi input mematikan tabung lain ketika satu tabung dihidupkan, dan waktu on-off menempati setengah siklus AC. Ada dua konfigurasi untuk amplifier ini, satu adalah amplifier switching tegangan, Gambar 1, 35 (a); yang lainnya adalah amplifier switching saat ini (Gambar 1.35 (b)). Dalam konfigurasi sakelar tegangan, transistor beroperasi sebagai sakelar tegangan, tegangan kolektor adalah gelombang persegi, dan rangkaian penyetelan seri hanya melewati arus fundamental. Oleh karena itu, tegangan keluaran adalah komponen mendasar dari tegangan kolektor, dan arus kolektor adalah setengah gelombang sinus. Dalam konfigurasi saklar saat ini, transistor bertindak sebagai saklar saat ini. L choke, mempertahankan arus umpan DC konstan, arus kolektor adalah gelombang persegi, dan tegangan kolektor adalah setengah gelombang sinus.}
